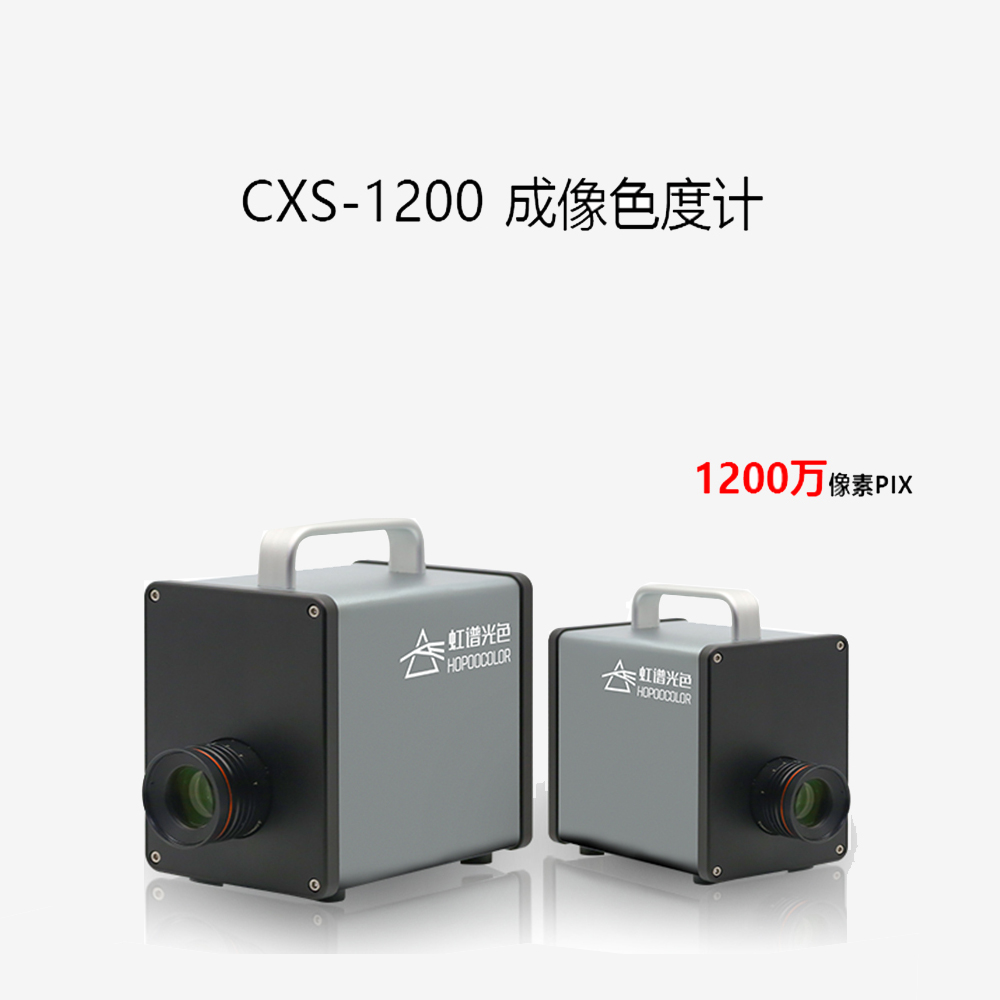

CXS-1200 成像色度计
CXS系列成像色度计
可满足汽车、显示、照明、电子等行业的各种发光器件的测试需求，配套软件人性化设计。
内置符合CIE人眼视觉函数的高精度匹配的XYZ滤光片，包含230万到2500万像素，可根据用户的使用场景及需求选择不同的型号及配套16mm到50mm焦距的镜头，以实现不同行业产品的实验室或在线自动化测试，如汽车发光按键符号、发光键盘、屏幕背光等。
亮度测试项目包括图像上任一点的亮度，任一范围内亮度的平均值、最大值、最小值、亮度均匀性和等亮度彩色图等参数分析功能。
色度测试项目包括图像上任意一点的色坐标CIEx、CIEy、色温、主波长。判定功能测试包括发光区域的缺失，亮度过限或低于下限等等。
设备特点：
●严格匹配CIE XYZ的滤⾊⽚，精确获取真实准确的亮度、⾊度数据；
●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不事镜头，为客户提供符合需求的、性价比最高的解决方案；
●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；
● 配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格（PASS/NG）指示，提供第三方开发的SDK软件包。
配置丰富，系列仪器中可根据用户的场景和需求选择不同分辨率、不同制冷方式、不同像素大小的型号、甚至搭配不同机台，为客户提供符合需求的、性价比最高的解决方案
数据准确，出厂提供了不同光源的校正数据，并提供用户校正功能，保证了测试数据的准确性和稳定性
软件定制，配套的软件可根据客户要求和使用习惯进行定制化修改，力求提供最易用的软件方案，并可定制通讯接口，与客户的软件进行通讯，由第三方软件或PLC进行触发测试并回传结果
噪声低，系列仪器使用科研级CCD传感器设计，搭配半导体二级制冷系统，大幅度降低了仪器的噪声
技术指标：
参数 / 型号 | CXS-1200 | ||
总像素点 | 1200万 | ||
分辨率 | 4096*3000 | ||
像元尺寸 | 3.45*3.45um | ||
靶面尺寸 | 1.1"(14.1*10.3mm) | ||
曝光时间 | 1us-10s | ||
测试速度 | <3s（曝光时间小于500ms情况下） | ||
测试功能 | 亮度L,色坐标x，y，色温，主波长，亮度色度均匀性 | ||
亮度范围 | 0.001--1000kcd/m2(可根据需求定制量程，加ND镜) | ||
亮度精度 | ±3%（标准A光源条件下） | ||
色度精度 | dx，dy：±0.003（标准A光源条件下） | ||
配套镜头 | 标配16mm镜头，25mm，50mm可选 | ||
通讯接口 | USB3.0 B型 | ||

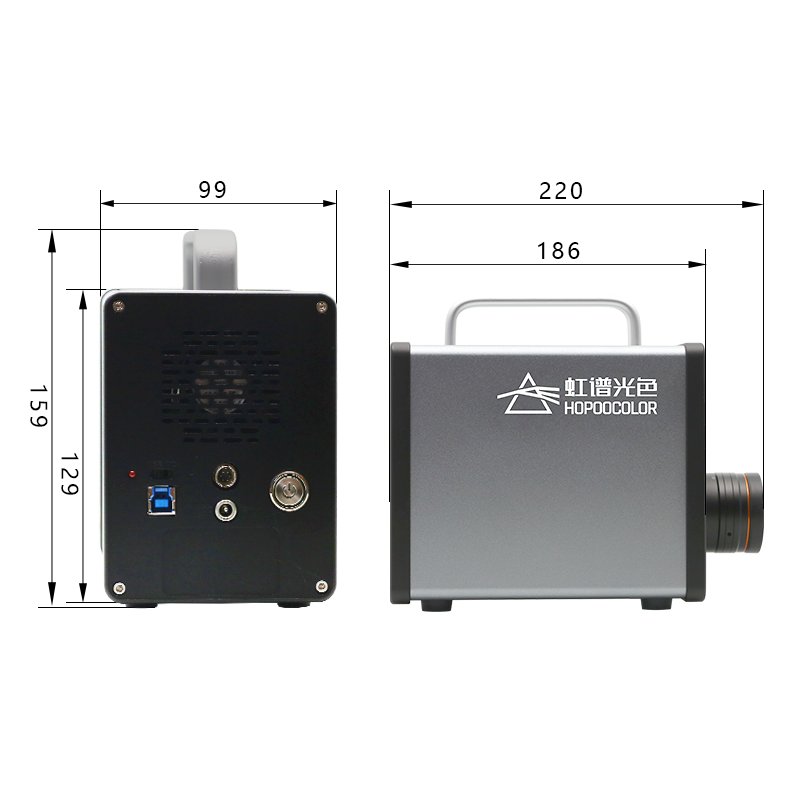

外型尺寸 | 186*100*130mm(不含镜头) | ||
配套镜头选型表
镜头焦距 | 50mm | 25mm | 16mm(标配) | 12mm(广角) | ||||
光学畸变 | 0.01% | 0.04% | 0.07% | 0.39% | ||||
视角 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 |
16.1° | 11.8° | 31.6° | 23.4° | 47.7° | 35.9° | 61.0° | 46.7° | |
工作距离 | 测量目标尺寸（mm） | |||||||
100mm | - | - | - | - | 88 | 65 | 118 | 86 |
150mm | - | - | 85 | 62 | 132 | 97 | 177 | 129 |
250mm | 71 | 52 | 141 | 103 | 221 | 162 | 394 | 216 |
400mm | 113 | 83 | 226 | 166 | 353 | 259 | 471 | 345 |
500mm | 141 | 103 | 283 | 207 | 442 | 323 | 589 | 431 |
1000mm | 283 | 207 | 565 | 414 | 883 | 647 | 1178 | 863 |
2000mm | 565 | 414 | 1413 | 1035 | 1766 | 1294 | 2355 | 1725 |
场景应用：
●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等。
